LED裝飾驅動IC

產品應用概述

應用于固態照明如LED照明,路燈照明,景觀照明,電視系統,家庭影院系統,便攜式投影儀,汽車儀表顯示器的背光等。

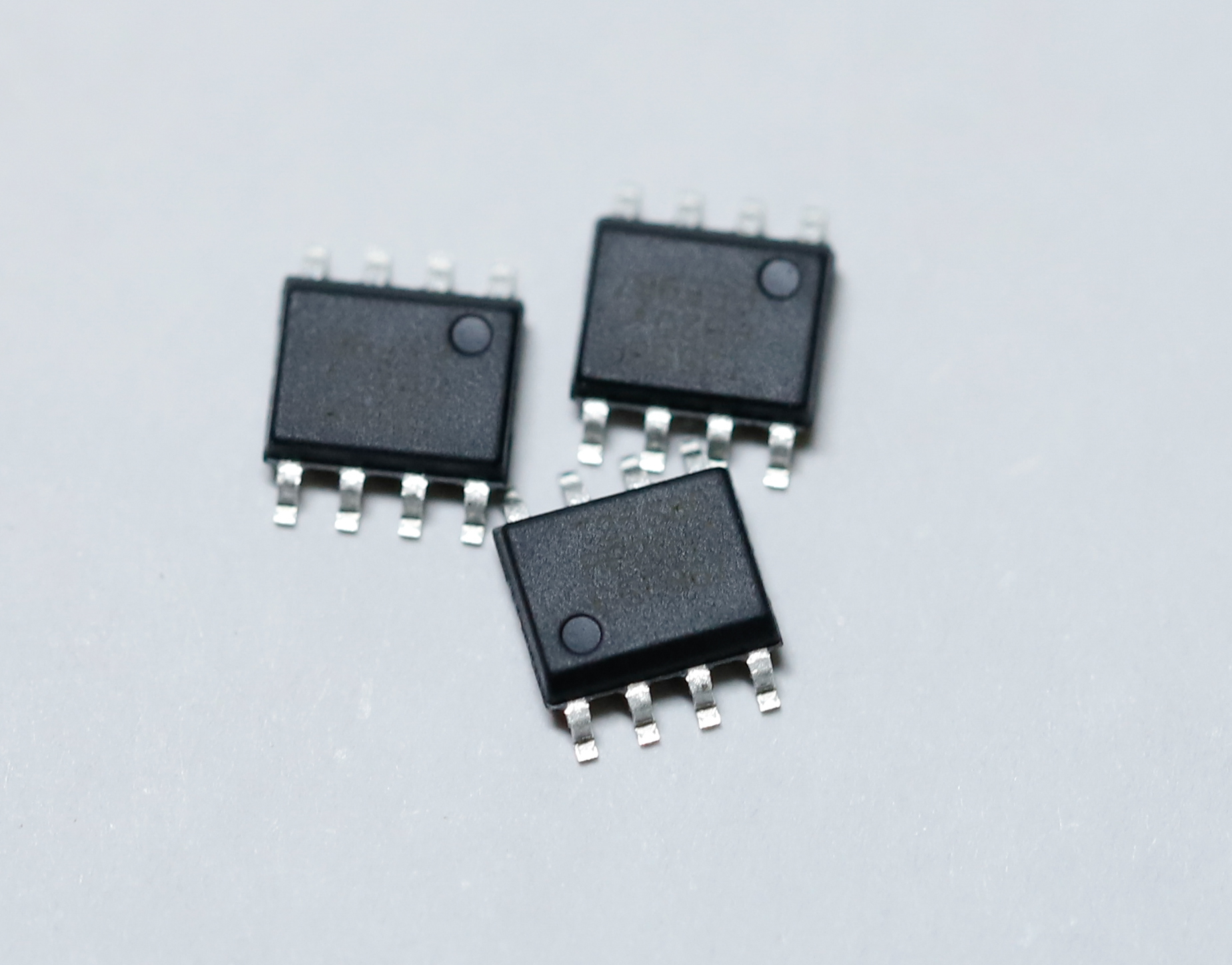

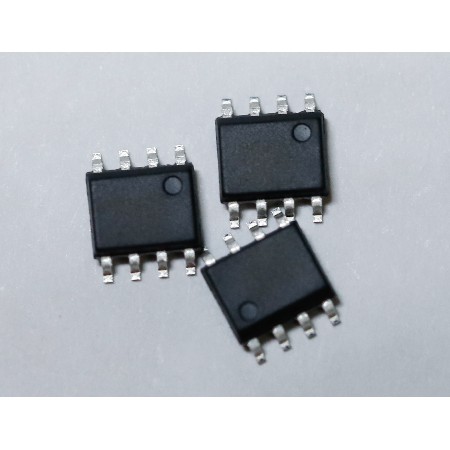

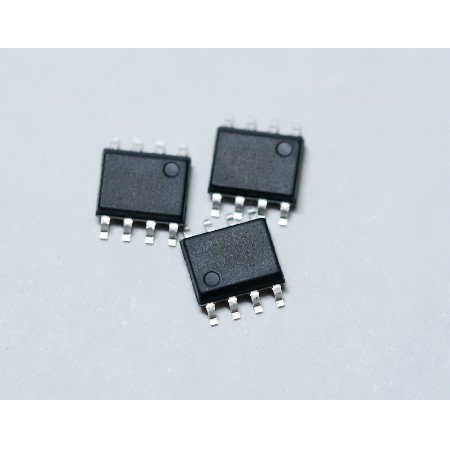

三通道LED（發光二極管顯示器）驅動控制電路，內部集成有MCU數字接口、數據鎖存器、LED高壓驅動等電路。通過外圍MCU控制實現該芯片的單獨輝度、級聯控制實現戶外大屏的彩色點陣發光控制。本產品采用高壓功率CMOS工藝，輸出端口耐壓24V，調節電路（256級可調）,單線串行接口級聯接口協議，能通過一根信號線完成數據的接收與解碼，內置RC振蕩方式,并根據數據線上信號進行時鐘同步，在接受完本單元的數據后能自動將后續數據整形后通過數據輸出端發送出去，內置上電復位電路，PWM控制端能夠?qū)崿F(xiàn)1024級調節，掃描頻率不低于400hz/s，芯片間傳輸電纜不大于1米時級聯個數不小于512。芯片間傳輸電纜不大于3米時級聯個數不小于256，數據發送速度可達400Kbps，封裝形式：SOP8

產品特性

3路恒壓驅動,單線級聯,灰度256級可調,工作電壓6~24V

應用說明

可廣泛應用于

戶外彩色LED裝飾

戶外大屏

交通信號指示

彩色裝飾燈線
